IGBT-Umrichter für Induktionserwärmung und Schmelzen

Ausgangsleistung, Zwischenkreisspannung, Schaltfrequenz und Lastimpedanz bestimmen Halbleiterklasse, Anzahl paralleler Module und Brückentopologie. Totzeit, Kommutierung und Überspannungen werden im gesamten Frequenzfenster bewertet.

Modulare Leistungseinheiten erleichtern Service und können Redundanz oder mehrere regelbare Ausgänge ermöglichen.

• IGBT-Modul und Stromreserve
• Schaltverluste und Totzeit
• Snubber und Überspannungsbegrenzung

Gleichrichter, Vorladung, Zwischenkreiskondensatoren und Drosseln müssen Netz, Lastsprünge und zulässige Welligkeit beherrschen. Der äußere Schwingkreis legt Ströme, Spannungen und Phasenlage am Umrichter fest.

Kondensatorbank, Anpassungstransformator, Induktor und Kabel werden deshalb nicht getrennt vom Leistungsteil ausgelegt.

• Kapazität und Stromwelligkeit
• Resonanzpunkt und Güte
• Lastanpassung und Frequenzregelung

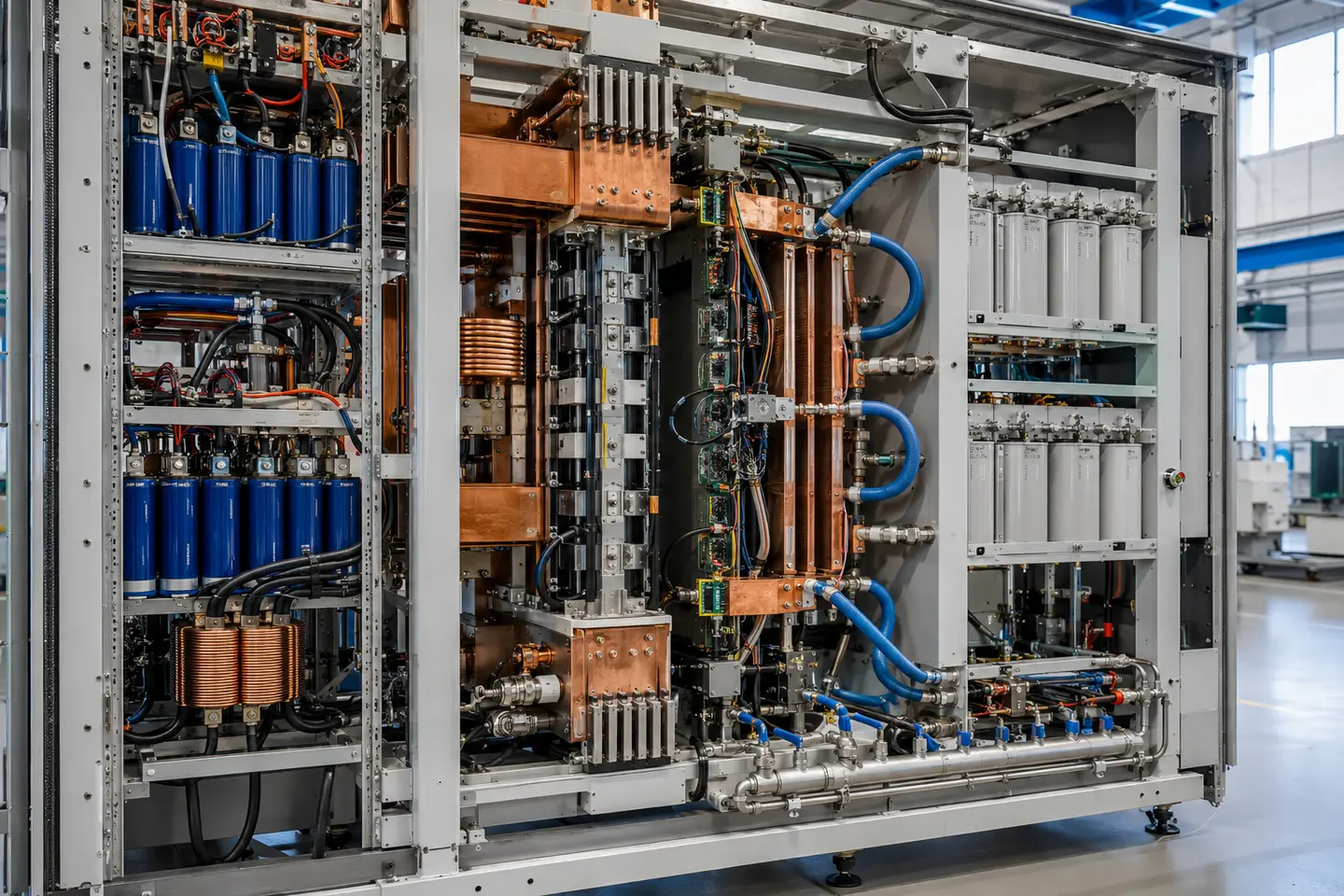

Halbleiterverluste, Stromschienen, Kondensatoren und magnetische Bauteile erzeugen konzentrierte Wärme. Kühlplatte, Wasserqualität, Durchfluss und Temperaturüberwachung müssen zum realen Verlustprofil passen.

Bei der Inbetriebnahme werden Gate-Signale, Zwischenkreis, Strom, Spannung, Phasenlage, Schutzgrenzen und Temperaturverhalten stufenweise geprüft.

• Verlustleistungsberechnung
• Strom- und Spannungsmessung
• Stufenweise Lastinbetriebnahme
